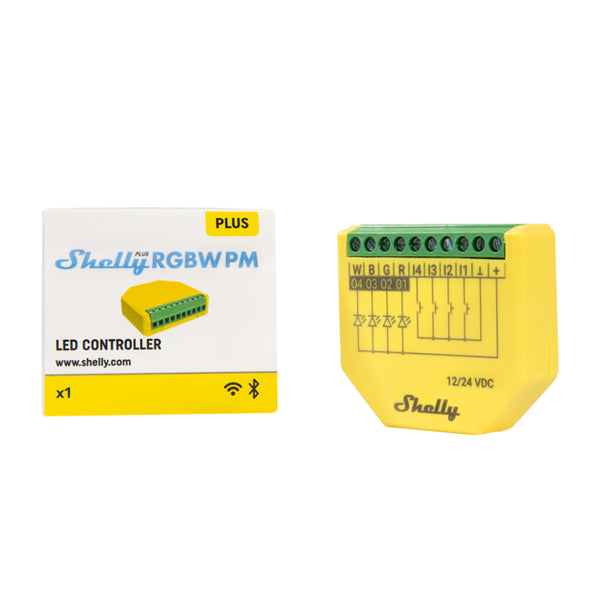

Shelly Plus RGBW PM Микромодул димер за ленти

Описание

Shelly Plus RGBW PM – Пълен Контрол над LED Осветлението

Shelly Plus RGBW PM е ултракомпактен WiFi микромодул
контролер за 12/24V DC LED ленти – едноцветни, RGB и RGBW.

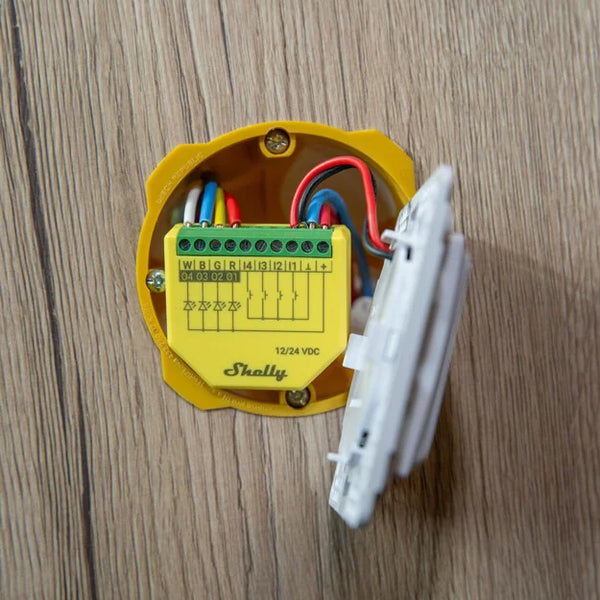

Устройството се вгражда директно в стандартни електрически кутии зад
ключове или контакти и осигурява пълен дистанционен контрол над

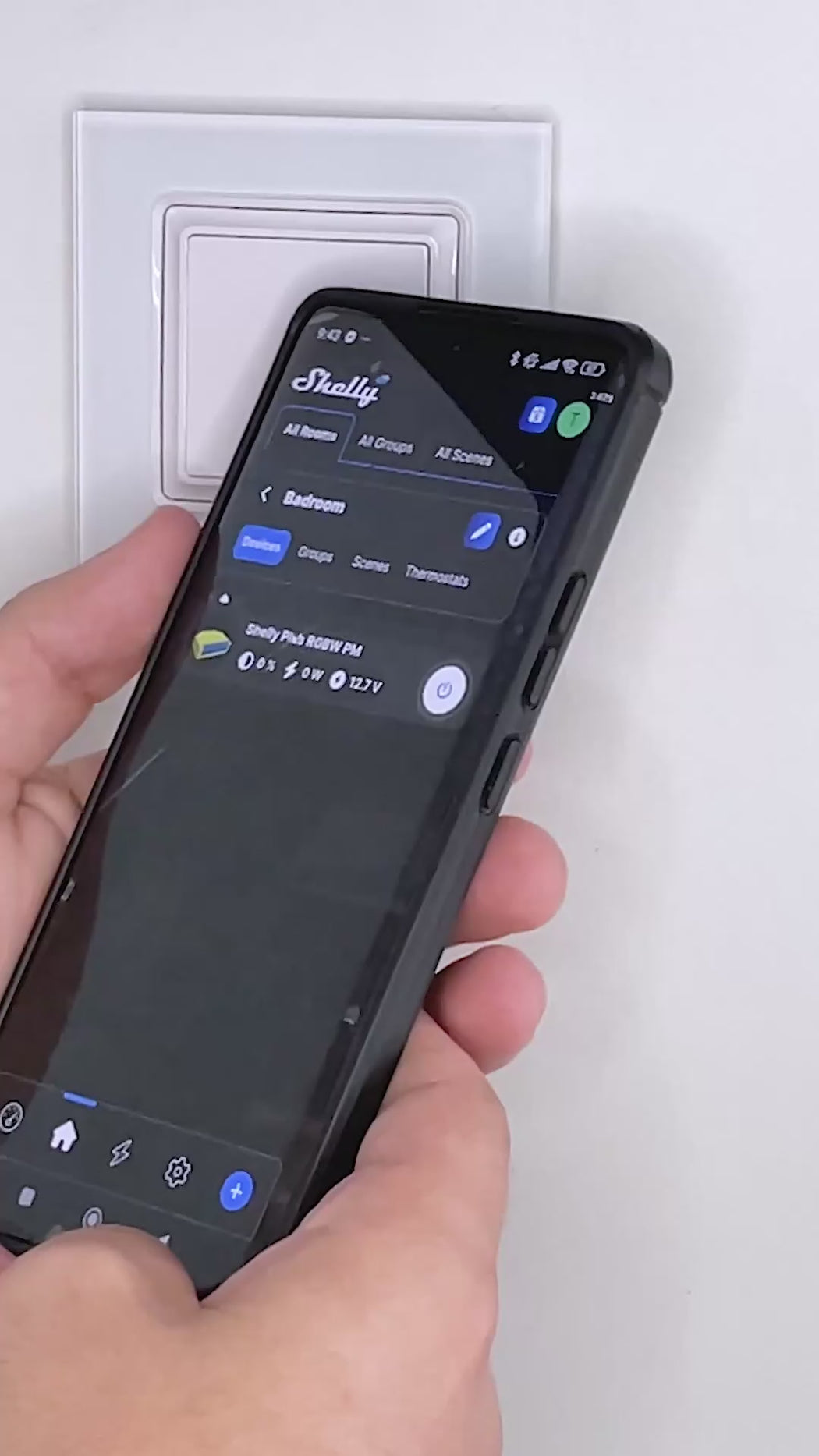

цвета, яркостта и ефектите на осветлението от смартфон, таблет или
система за домашна автоматизация.

3 Работни Профила – За Всяко Приложение

Устройството поддържа три профила, избирани при конфигурация:

• rgbw – пълен контрол на 4 канала: червен, зелен, син и бял. Яркостта на RGB и бялото се регулират независимо.
• rgb – управление на 3 цветни канала за RGB ленти без бял компонент.
• light – 4 независими канала за едноцветни ленти или групи осветителни тела, всеки управляван отделно.

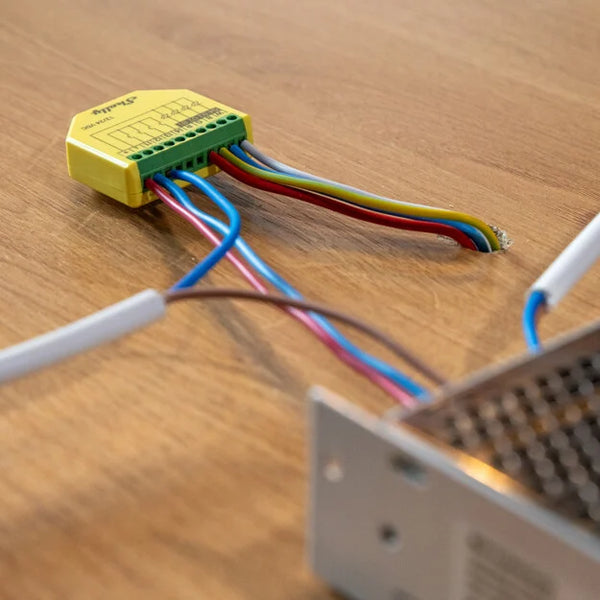

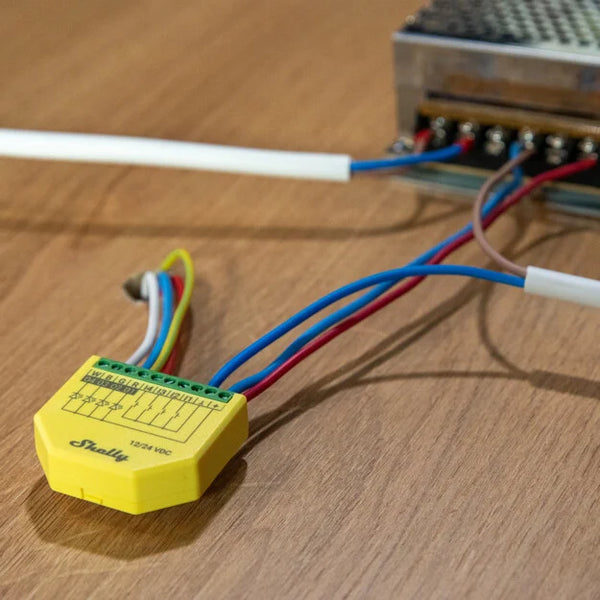

Схеми на Окабеляване

Изберете схемата според вашия тип LED лента:

Профил: light 4 независими едноцветни канала

Профил: rgbw RGB + бял канал

Профил: rgb Три цветни канала

Легенда на клемите

Клема	Описание
+	12/24 VDC положителен вход
⊥	12/24 VDC отрицателен вход (маса)
I1–I4	Входове за физически превключвател, бутон или потенциометър (10kΩ)
O1/R, O2/G, O3/B	Изходи за червен, зелен и син канал (в rgb/rgbw профил)
O4/W	Изход за бял канал (само в rgbw профил)
O1–O4	Независими светлинни изходи (в light профил)

Вградена Вътрешна Схема

Измерване на Мощност в Реално Време

За разлика от обикновените RGB контролери, Shelly Plus RGBW PM разполага
с вграден волтметър (0–24V, ±5%) и амперметър (0–10A, ±10%)
за следене на консумацията на всеки канал. В профил light след
успешно калибриране се показват детайлни данни за напрежение, ток и
мощност поотделно за всеки канал. PWM честотата по
подразбиране е 833 Hz, с опция за увеличаване до
22 kHz за намаляване на акустичния шум от DC драйвери.

LED Индикация – Статус на Устройството

Цвят на LED	Значение
🔵 Синя	Устройството е в режим AP (точка за достъп)
🔴 Червена	STA режим активен, но не е свързано към WiFi
🟡 Жълта	Свързано към WiFi, но не и към Shelly Cloud
🟢 Зелена	Свързано към WiFi и Shelly Cloud
🔴🔵 Мигаща червена/синя	OTA актуализация в ход
🟢🟢 Бързо мигаща зелена ×2	Конфигурацията е запазена успешно

Интеграции и Автоматизация

• Home Assistant – чрез MQTT или нативна интеграция
• Amazon Alexa – контрол на яркостта
• Google Home – контрол на яркостта
• Samsung SmartThings – контрол на цветовете
• MQTT – за персонализирани автоматизации
• Webhooks – 20 hook-а с по 5 URL адреса
• Скриптиране (mJS) – локална автоматизационна логика
• BLE Gateway – комуникация между BLE и WiFi устройства

Технически Характеристики

Параметър	Стойност
Модел	SNDC-0D4P10WW
Захранване	12/24 VDC
Консумация	< 1,2 W
Изходни канали	4 (O1, O2, O3, O4)
Макс. ток на канал	4A (общо 10A)
PWM честота	833 Hz (до 22 kHz)
Поддържани ленти	12/24V едноцветни, RGB, RGBW
Волтметър	0–24V (±5%)
Амперметър	0–10A (±10%)
WiFi протокол	802.11 b/g/n (2.4GHz)
WiFi обхват	до 50м открито / 30м закрито
Bluetooth	4.2 (до 30м открито / 10м закрито)
Процесор	ESP-Shelly C38F @ 160 MHz
Flash памет	4 MB
RAM	400 KB
Графици	20
Webhooks	20 × 5 URL адреса
MQTT	Да
Скриптиране	Да (mJS)
Сечение на проводник	0,1 – 1 мм²
Работна температура	-20°C до +40°C

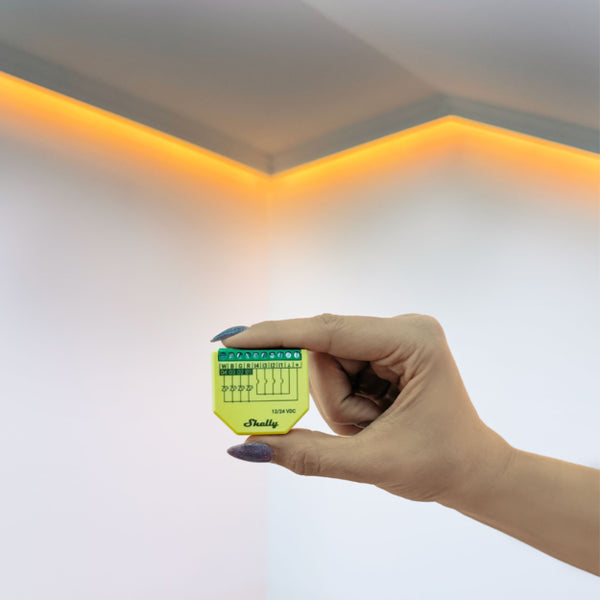

Размери	42 × 37 × 12 мм
Тегло	17 г

За Кого е Подходящ?

Shelly Plus RGBW PM е идеален за инсталатори на умен дом,
вграждащи LED управление в стандартни електрически кутии, за
Home Assistant ентусиасти, изграждащи сложни
осветителни автоматизации, за хотели и заведения,
използващи динамично RGBW осветление за атмосфера, и за
собственици на фотоволтаични системи, следящи
консумацията на осветлението.

Bgsmarthome е официален партньор на Shelly
за България. Разполагаме с наличност и осигуряваме доставка до 3
работни дни. Гаранция 2 години.

→ Изтегли декларацията за съответствие с ЕС (PDF)
